Аннотация:

Система «A'PROPOS - Графит ТМ» предназначена для проектирования операционной технологии механической обработки высокоточных деталей (типа дисков компрессора и турбины ГТД), включая химико-термические операции.

Цель – расширение технологических допусков с гарантированным обеспечением конструкторских размеров и отклонений расположения поверхностей и существенное ускорения процесса проектирования, верификации и подготовки ассоциативного комплекта графической технологической документации.

На основе облика детали и заготовки синтезируется модель этапов обработки, оптимальная размерная структура технологии, рассчитываются операционные размеры и допуски, отклонения расположения поверхностей и припуски, проводится верификация технологии механообработки (контрольные суммы).

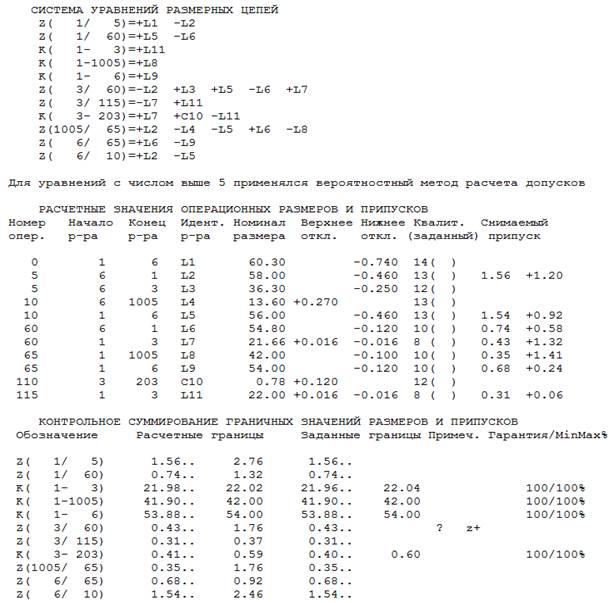

Фрагмент протокола размерного расчета:

Внутреннее графическое представление:

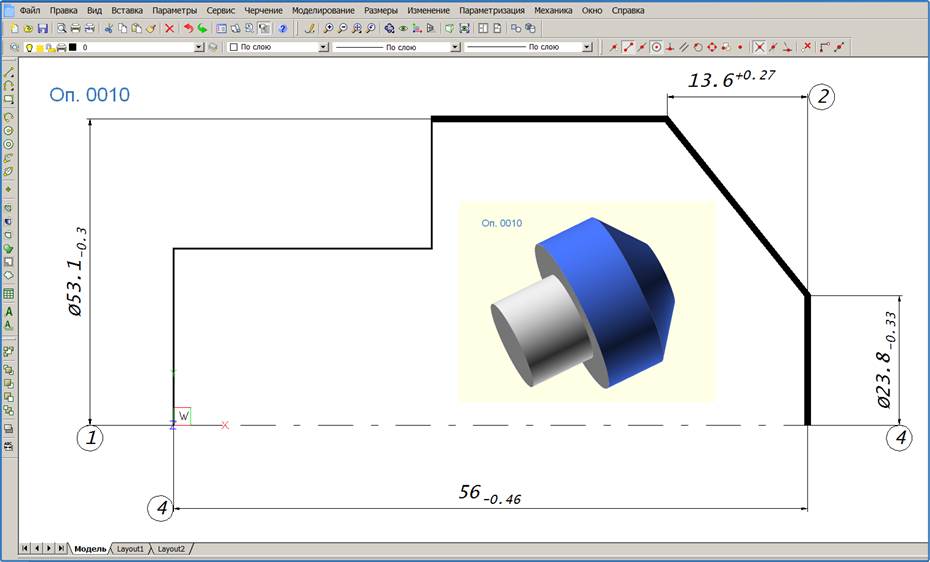

«A'PROPOS - Графит ТМ» автоматически переносит в CAD-систему пооперационные модели облика детали и размерной структуры. Аналогично, по полученной или созданной в CAD графической модели детали и размеров автоматически формируются пооперационные исходные данные для
«A'PROPOS - Графит ТМ». Таким образом, реализован двунаправленный семантический интерфейс между «A'PROPOS - Графит ТМ» и CAD-системами типа AutoCAD/BricsCAD/nanoCAD/GstarCAD/ZWCAD. Силами группы компаний АСКОН реализованы модули интеграции, обеспечивающие автоматизированное формирование исходных данных на основе чертежа детали и карты заготовки в КОМПАС и последующий экспорт синтезированных технологических моделей из «A'PROPOS - Графит ТМ» в систему КОМПАС с автоматическим формированием операционных эскизов в виде frw- файлов.

Верификация и визуализация состояния заготовки доступна по всем этапам механообработки в виде компактных моделей открытой системы OpenSCAD.

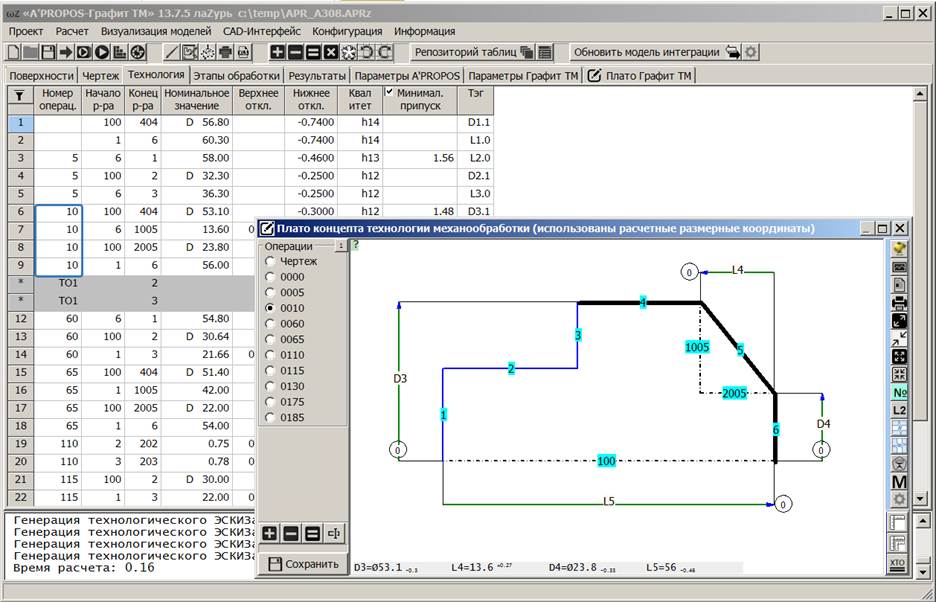

Интерфейс с внешними системами графического моделирования:

Применение системы:

Пользователем системы может быть инженер-технолог или конструктор машиностроительного предприятия или КБ. Информационная поддержка работы пользователя реализована в виде развитой Help-системы, содержащей пояснения по работе каждого модуля системы. В процессе работы используются всплывающие подсказки hint, комментирующие возможные действия в зависимости от контекста. Система содержит документацию, поясняющую методологию работы по проектированию технологии механообработки, и набор типовых примеров.

Требования к среде исполнения: OS: Windows XP.SP3 и выше, РЕД ОС Муром.Wine, «Альт» Linux.Wine. Требуемый объем ОЗУ: 512 Мб., объем дискового пространства: 140 Мб.

Пример моделирования технологии механообработки для детали типа «Тело вращения» с цементацией и азотированием:

Цементация (оп. 0110)

Шлифовальная (оп. 0115)

Азотирование (оп. 0175)

Шлифовальная (оп. 0185)
